Inspección Salas Eléctricas Refinería (Beta 3)

• Datos Iniciales

  Select

• Fechas de Inspección

  Date

• Preparado por

• Ubicación
  Address

• Indique Sala Eléctrica

  Select 11 Primer Piso 11 tercer Piso 12 13 3 4 PTBA nueva PTBA antigua Otra

  • 11 Primer Piso
  • 11 tercer Piso
  • 12
  • 13
  • 3
  • 4
  • PTBA nueva
  • PTBA antigua
  • Otra

• Indique

• Verifique libro de bloqueo y registos actualizados

  Yes

  No

  N/A

• Verifique que libro se encuentre con las firmas de entrada y salida, junto con todos los elementos de registro (fecha de entrada, identificador del electricista etc.)

  Yes

  No

  N/A

• Existe Registro de entrada y salida a salas elécrrica

  Yes

  No

  N/A

• La sala eléctrica debe estar claramente identificada con letreros de advertencia, tales como "Peligro: Alta Tensión" o "Acceso Restringido a Personal Autorizado".

  Yes

  No

  N/A

• Se debe contar con un sistema de control de acceso para asegurarse de que solo el personal autorizado tenga entrada a la sala.

  Yes

  No

  N/A

• Verificar que las cerraduras de las puertas estén en buen estado de funcionamiento y que no se permita el acceso a personas no autorizadas.

  Yes

  No

  N/A

• Asegurarse de que no haya objetos obstruyendo las salidas de emergencia y que estas estén marcadas con letreros de "Salida de Emergencia" y flechas indicativas.

  Yes

  No

  N/A

Sistema de puesta a tierra

• Comprobar que todos los equipos y dispositivos estén correctamente conectados a tierra para evitar riesgos de electrocución y daños por descargas eléctricas.

  Select 11 Primer Piso 11 tercer Piso 12 13 3 4 PTBA nueva PTBA antigua Otra

  • 11 Primer Piso
  • 11 tercer Piso
  • 12
  • 13
  • 3
  • 4
  • PTBA nueva
  • PTBA antigua
  • Otra

• Realizar medición de puesta a tierra si posee eqiupo

  Yes

  No

  N/A

• Indique Medición en ohm

Tableros y CCM

• Inspeccionar los CCM y tableros eléctricos de distribución para verificar que estén libres de humedad, corrosión o daños físicos.

  Yes

  No

  N/A

• Asegurarse de que no haya cables sueltos o mal conectados en los CCM, escalerillas a la vista.

  Yes

  No

  N/A

Ventilación y Temperatura

• La sala eléctrica debe contar con un sistema de ventilación adecuado para evitar la acumulación de calor y mantener una temperatura operativa segura para los equipos eléctricos.

  Yes

  No

  N/A

• Verificar que los ventiladores y extractores funcionen correctamente y estén libres de obstrucciones.

  Yes

  No

  N/A

Sistema de extinción de incendios

• Asegurarse de que la sala cuente con extintores de incendios adecuados y que el personal esté capacitado para su uso.

  Yes

  No

  N/A

• Considerar la instalación de sistemas de supresión de incendios con agentes limpios, especialmente si la sala alberga equipos críticos y costosos.

  Yes

  No

  N/A

• Mantener un programa regular de mantenimiento y pruebas para garantizar la eficacia de los sistemas de extinción de incendios.

  Yes

  No

  N/A

• Existe una adecuada iluminación normal dentro de la sala eléctrica

  Yes

  No

  N/A

• iluminación de emergencia que se active automáticamente en caso de un corte de energía, asegurando que haya suficiente iluminación para una evacuación segura.

  Yes

  No

  N/A

• Verificar periódicamente que las baterías de respaldo estén en buen estado de funcionamiento y se carguen adecuadamente.

  Yes

  No

  N/A

• verificación de tag y rotulación de tableros y CCM

  Yes

  No

  N/A

• Pintura de demarcación de niveles de voltaje al cual esta expuesto personal eléctrico

  Yes

  No

  N/A

• Sistema SAPCI se encuentra en buenas condiciones

  Yes

  No

  N/A

• Que salas eléctricas posean diagrama unilineal a la vista

  Yes

  No

  N/A

• Luces pilotos de tableros y CCM en condiciones

  Yes

  No

  N/A

• Detector de voltaje en condiciones para su uso

  Yes

  No

  N/A

• Asegurarse que no exista ningún material combustible dentro de las salas

  Yes

  No

  N/A

• Revisión de normal funcionamiento antipánico

  Yes

  No

  N/A

• Limpieza de pisos interior sala

  Yes

  No

  N/A

Implementos de salvataje

• Pértiga de rescate en condiciones y en el lugar adecuado

  Yes

  No

  N/A

• Equipos y ropa ignifuga de maniobras eléctricas en lugar accesible y con su respectiva rotulación

  Yes

  No

  N/A

• Folleto visible para maniobras de RCP

  Yes

  No

  N/A

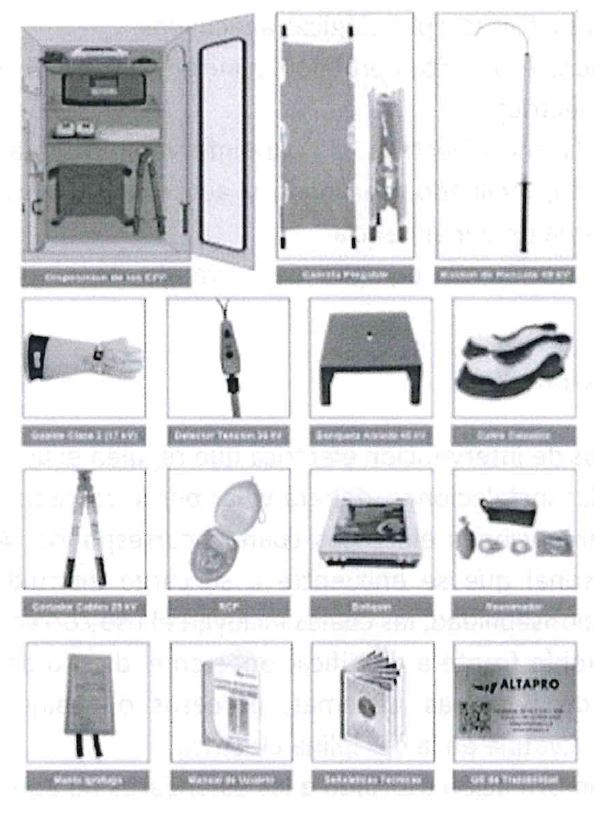

Equipo Salvataje en Salas Eléctricas

• Estándar Tipo A : Las salas y subestaciones Tipo A corresponden en general a aquellas del sistema de transmisión y distribución principal de la División/VP

• Estándar Tipo B: Las salas y subestaciones Tipo B corresponden en general a aquellas del sistema de distribución de la
  División/VP.


• Estándar Tipo C: Las salas y subestaciones Tipo C corresponden en general a aquellas del sistema de distribución satelitales o alejadas de la División/VP.

• Ingrese Tipo de Estándar Sala Eléctrica

  Tipo A

  Tipo B

  Tipo C

•

• 1.- Tablero dimensiones de 2000 x 1225 x 650 mm, 2 puertas de vidrio, IP52, Nema12.

  Yes

  No

  N/A

• 2.- Conjunto de puesta a tierra + Pértiga gatillo + Bolso.

  Yes

  No

  N/A

• 3.- Detector de Tensión de 80 Volts a 275 kV + Pértiga para Detector.

  Yes

  No

  N/A

• 4.- Kit de guantes aislados clase 2 (17 kV) + Protector +BoIso.

  Yes

  No

  N/A

• 5.- Probador de guantes portátil, incluye funda de protección.

  Yes

  No

  N/A

• 6.- Manta aislada 36 kV, 0,93 x 0,93 m + bolso de protección.

  Yes

  No

  N/A

• 7.- Kit de pinzas aisladas para sujeción de mantas (4 unidades).

  Yes

  No

  N/A

• 8.- Linterna frontal para colocar en el casco, incluye 4 ganchos de sujeción.

  Yes

  No

  N/A

• 9.- Careta Arc Flash, 40 cal/cm2 + Casco + Sistema de sujeción.

  Yes

  No

  N/A

• 10.- Escudo de protección contra Are Flash + Funda de protección.

  Yes

  No

  N/A

• 11.- Bastón de rescate 45 kV.

  Yes

  No

  N/A

• 12.- Banqueta aislada 45 kV, 50 x 50 cm.

  Yes

  No

  N/A

• 13.- Kit tollas ignifugas, dimensiones 1,0 x 1,0 m (2 unidades), Wycon.

  Yes

  No

  N/A

• 14.- Cubre calzado aislados, testeado a 20 kV.

  Yes

  No

  N/A

• 15.- Cortador de Cables Aislado 25 kV, Largo 52 cm.

  Yes

  No

  N/A

• 16.- Boquilla de reanimación boca a boca con caja de plástico (RCP).

  Yes

  No

  N/A

• 17.- Set de reanimación artificial con bolso de protección.

  Yes

  No

  N/A

• 18.- Botiquín de primeros auxilios.

  Yes

  No

  N/A

• 19.- Camilla de lona plegable, incluye bolso de protección.

  Yes

  No

  N/A

• 20.- Manual instructivo señaléticas técnicas.

  Yes

  No

  N/A

• 21.- Manual usuario.

  Yes

  No

  N/A

• 22.- Check dist de revisión de equipo de salvataje.

  Yes

  No

  N/A

•

• 1.- Tablero dimensiones de 2000 x 750 x 550 mm, 1 puerta de vidrio, IP52, Nema12.

  Yes

  No

  N/A

• 2.- Detector de tensión 36 kV, con Pértiga incorporada.

  Yes

  No

  N/A

• 3.- Kit de guantes aislados clase 2 (17 kV) + Protector + Bolso.

  Yes

  No

  N/A

• 4.- Bastón de rescate 45 kV.

  Yes

  No

  N/A

• 5.- Banqueta aislada 45 kV.

  Yes

  No

  N/A

• 6.- Cubre calzado aislados, testeado a 20 KV.

  Yes

  No

  N/A

• 7.- Cortador de Cables Aislado 25 kV.

  Yes

  No

  N/A

• 8.- Camilla de lona plegable + incluye bolso de protección

  Yes

  No

  N/A

• 9.- Botiquín de primeros auxilios.

  Yes

  No

  N/A

• 10.- Boquilla de reanimación boca a boca con caja de plástico (RCP).

  Yes

  No

  N/A

• 11.- Set de reanimación artificial con bolso de protección.

  Yes

  No

  N/A

• 12.- Kit Mantas ignifugas, dimensiones 1,0 x 1,0 m (2 unidades), Wycon

  Yes

  No

  N/A

• 13.- Manual instructivo señaléticas técnicas.

  Yes

  No

  N/A

• 14.- Manual usuario.

  Yes

  No

  N/A

• 15.- Check list de revisión de equipo de salvataje.

  Yes

  No

  N/A

•

• 1.- Tablero dimensiones de 2000 x 750 x 550 mm, 1 puerta de vidrio, IP52, Nema12.

  Yes

  No

  N/A

• 2.- Detector de Tensión, Rango 80 Volts a 132 kV, Acústico Luminoso con Pértiga.

  Yes

  No

  N/A

• 3.- Kit de Guantes Clase 2 (17 kV): Incluye protector + Guante algodón + Bolso.

  Yes

  No

  N/A

• 4.- Bastón de rescate 45 kV:

  Yes

  No

  N/A

• 5.- Banqueta aislada 45 kV, dimensiones 50 x 50 cm:

  Yes

  No

  N/A

• 6.- Cubre calzado aislados, testeado a 20 kV,

  Yes

  No

  N/A

• 7.- Cortador de Cables Aislado 25 kV,

  Yes

  No

  N/A

• 8.- Manual instructivo señaléticas técnicas.

  Yes

  No

  N/A

• 9.- Manual usuario

  Yes

  No

  N/A

• 10.- Check list de revisión de equipo de salvataje.

  Yes

  No

  N/A

• Existe documentación actualizada de la sala eléctrica, que incluya diagramas de circuitos, planos, manuales

  Yes

  No

  N/A

• Verifique que se encuentren los candados de bloqueos necesarios dentro de la Sala

  Yes

  No

  N/A

• Verifique la existencia de la llave de acceso de emergencia a sala eléctrica que debe estar en la entrada, en un compartimento de vidrio y con martillo

  Yes

  No

  N/A

• Existen barreras blandas en caso de maniobras dentro de la sala

  Yes

  No

  N/A
