Title Page
-
Vid färdigställande av kontrollen av en ny installation eller vid färdigställande av utökningar eller ändringar av en befintlig installation ska den dokumenteras i enighet med kapitel 61 i SS4364000.
-
Datum
-
Anläggning
-
AO-nummer
-
Utförd av
-
V.1.0
Giltig fr o m 2018-12-01
Publicerad i:
iAuditor och G:\TEAM\Underhåll\Safety\Elsäkerhet
Publikationsid:
UNIPER Checklista Elarbeten.doc
HSP/LSP före spänningssättning
-
Visuell inspektion av arbetsplatsen
-
Isolationskontroll (meggning) enligt separat provningsprotokoll i förekommande fall
-
Åtdragning av plintar och skruvförband
-
Återmontering av skyddsutrustning
-
Utförande enligt leverantörens instruktion
-
Märkning
-
Avläsning av mätare och räkneverk
-
Ledarnas kontinuitet (ringning), särskilt PE/PEN
-
Mätning av jordtagsimpedans enligt separat provningsprotokoll
-
Kontroll av förutsättningar för inkoppling
-
Kontroll av inställning av överströmsskydd
-
Mantelprovning enligt separat provningsprotokoll
HSP/LSP efter spänningssättning
-
Kontroll av huvud- och fasspänning
-
Fasföljd
-
Kontroll beröringsskydd
-
Roterar berörda maskiner i rätt riktning?
-
Lämnar enheterna utlovad prestanda (bl.a. UI)?
-
Är drifttemperaturen godtagbar?
Generellt
-
Städning
-
Dokumentation
-
Byggdagbok
-
Övrig funktionsprovning där så är möjligt
-
Materielreturer
-
Källsortering av skrot
-
Brandtätning
-
Inspektion av skydd
-

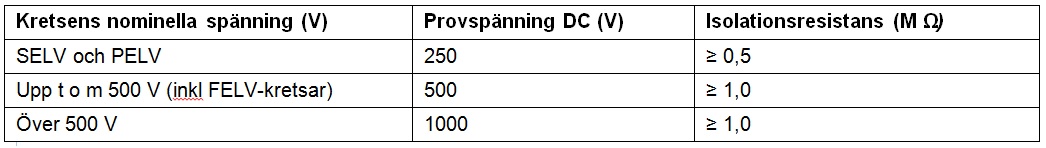

- Isolationsresistansen ska mätas mellan varje spänningsförande ledare och skyddsledare som är ansluten
till jord. Vid genomförande av detta prov får spänningsförande ledare vara sammankopplade.
- Följ alltid anläggningsägarens anvisningar innan isolationsprovning genomförs. -
